YJD-A型卸料器

  •  技术资讯 Telephone counseling
     086-0317-8307999
  •  我要订购 Ordering
     086-0317-8046000
  •  产品详细参数:  点击:

      YJD-A型卸料器是除尘设备排灰、送风和其它设备给料的主要设备,适用于粉状物料和颗料状物料。为环保、冶金、化工、粮食、食品等工业部门广泛应用。
    本机特点:
      1、结构紧凑,造型美观,使用方便。
      2、运转平稳,噪音低。
      3、由于轴承、齿箱离开壳体一段距离,对于高温、润滑都有较大改善。
      4、本厂也可按用户要求设计制造。(支架联轴器皮带链条传动)
      5、本产品采用00号减速机专用润滑脂,请定期检查,加油。

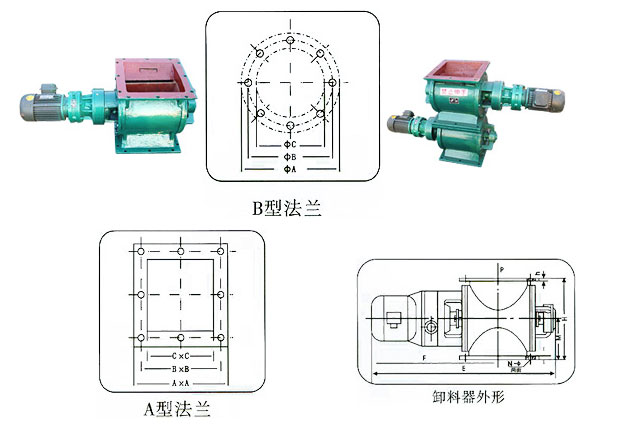

    A型外形安装尺寸表       (mm) B型外形安装尺寸表       (mm)
    型号 A B C E F M H h n-φ
    YJD02型 240 200 150 650 420 122.5 225 12 8-9
    YJD04型 260 230 180 758 526 140 280 15 8-11
    YJD06型 280 250 200 778 536 150 300 15 8-11
    YJD08型 300 270 220 798 546 160 320 18 8-11
    YJD10型 320 290 240 880 628 170 340 18 8-13
    YJD12型 340 310 260 900 638 180 360 18 8-13
    YJD14型 360 330 280 920 648 190 380 20 8-17
    YJD16型 380 350 300 960 678 200 400 20 8-17
    YJD18型 400 370 320 980 688 220 440 22 8-17
    YJD20型 420 390 340 1000 698 230 460 22 8-17
    YJD26型 480 450 400 1150 740 260 520 24 8-17
    YJD30型 600 520 440 1190 755 300 600 24 12-17
    型号 φA φB φC E F M H h n-φ
    YJD02型 250 210 150 650 420 122.5 225 12 8-9
    YJD04型 280 240 180 758 526 140 280 15 8-11
    YJD06型 300 260 200 778 536 150 300 15 8-11
    YJD08型 320 280 220 798 546 160 320 18 8-11
    YJD10型 340 300 240 880 628 170 340 18 8-13
    YJD12型 360 320 260 900 638 180 360 18 8-13
    YJD14型 380 340 280 920 648 190 380 20 8-17
    YJD16型 400 360 300 960 678 200 400 20 8-17
    YJD18型 420 380 320 980 688 220 440 22 8-17
    YJD20型 440 400 340 1000 698 230 460 22 8-17
    YJD26型 500 460 400 1150 740 260 520 24 8-17


    型号

    数据

    名称

    YJD

    2

    YJD

    4

    YJD

    6

    YJD

    8

    YJD

    10

    YJD

    12

    YJD

    14

    YJD

    16

    YJD

    18

    YJD

    20

    YJD

    26

    YJD

    30

    卸料量 L/r 2 4 6 8 10 12 14 16 18 20 26 30
    r/min Z型 33 也可按用户要求订作
    工作温度℃ T≤80℃
    物料 粉状,颗粒状


    型号 Y801-4 Y802-4 Y90S-4 Y90L-4 Y100
    L1-4
    Y100
    L1-4
    KW 0.55 0.75 1.1 1.5 2.2 3
    r/min 1390 1400 1430
    重量 53 71 86 101 121 141 161 181 191 221 251 301
